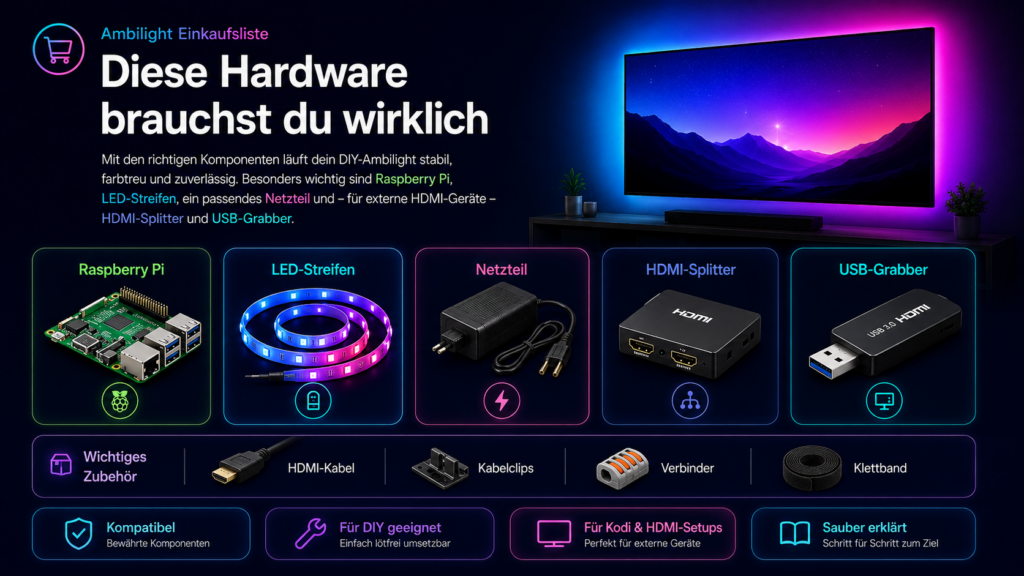

Ambilight Einkaufsliste: Diese Hardware brauchst du wirklich
Die meisten Ambilight-Probleme entstehen schon beim Einkauf: falscher LED-Typ, knappes Netzteil oder HDMI-Komponenten, die deine Auflösung und HDR-Eigenschaften nicht sauber durchreichen. Diese Liste trennt Pflicht, optional und HDMI-Zusatz.
Welches Setup willst du bauen?
HDMI: Fire TV, Konsole, Receiver
Zusätzlich zum Basis-Setup brauchst du einen geeigneten HDMI-Abzweig und einen UVC-kompatiblen USB-HDMI-Grabber. Bei 4K/HDR/120 Hz entscheidet die HDMI-Spezifikation.
HDMI-Setup planen →Komplette Einkaufsliste
Ich verlinke bewusst auf Amazon-Suchergebnisse statt auf starre Preise. So kann die Produktwahl aktualisiert werden, ohne veraltete Preis- oder Verfügbarkeitsangaben auf der Seite zu behaupten.
| Komponente | Worauf achten? | Link |
|---|---|---|
| Raspberry Pi 5Basis | Sehr gute Wahl beim Neukauf; plane ein passendes 27-W-USB-C-Netzteil ein. | Amazon* |
| Raspberry Pi 4Basis | Für ein klassisches Hyperion-Setup weiterhin sehr gut geeignet. | Amazon* |
| microSD-Karte 32 GBBasis | 32 GB sind komfortabel; für reine Ambilight-Systeme ist kaum Speicher nötig. | Amazon* |
| APA102 / SK9822 LED-StreifenLED | SPI-LEDs sind robust und unkompliziert für Raspberry-Pi-Setups. | Amazon* |
| WS2812B LED-StreifenLED | Günstig und verbreitet; Datenpegel und saubere Stromversorgung besonders beachten. | Amazon* |
| 5-V-LED-NetzteilStrom | Dimensioniere mit Reserve; bei größeren Installationen Strom an mehreren Punkten einspeisen. | Amazon* |
| Jumper-/SignalkabelZubehör | Für kurze Signal- und GPIO-Verbindungen. | Amazon* |
| Level-Shifter 3,3 V auf 5 VZubehör | Sinnvoll bei empfindlichen 5-V-LEDs oder längerer Datenleitung. | Amazon* |
| HDMI-Splitter 4K/HDRHDMI | Muss zu Auflösung, HDR, HDCP und Bildwiederholrate deiner Signalkette passen. | Amazon* |
| USB-HDMI-Grabber UVCHDMI | Bevorzuge UVC-kompatible Grabber, die unter Linux ohne Spezialtreiber erkannt werden. | Amazon* |
| HDMI-KabelHDMI | Für 4K60/HDR auf ausreichend spezifizierte Kabel achten. | Amazon* |
Als Amazon-Partner verdiene ich an qualifizierten Verkäufen. Mit * gekennzeichnete Links sind Affiliate-Links.
Raspberry Pi
Wenn du bereits einen Pi 3 besitzt, kannst du ihn für ein einfaches Setup weiterverwenden. Beim Neukauf sind Pi 4 und Pi 5 die sinnvolleren Plattformen. Der Pi 5 sollte mit einem hochwertigen 5-V/5-A-USB-C-Netzteil betrieben werden; Raspberry Pi empfiehlt dafür sein 27-W-Netzteil.
Pi 3, 4 und 5 vergleichen →LED-Streifen
Für Ambilight brauchst du adressierbare LEDs. Bewährte SPI-Typen wie APA102/SK9822 haben eine separate Taktleitung und sind sehr angenehm zu betreiben. WS2812B ist günstig und weit verbreitet, stellt aber höhere Anforderungen an ein sauberes Datensignal.
LED-Typen verstehen →Netzteil richtig dimensionieren
Plane Reserve ein und orientiere dich am maximalen Strom deines konkreten LED-Streifens. Bei längeren Streifen reicht eine einzige Einspeisung oft nicht; Spannungsabfall führt zu Farbverschiebungen und Instabilität.
Für Einsteiger: Bevorzuge berührungsgeschützte, fertig anschlussfertige Netzteile. Offene Netzteile mit Netzspannungsanschlüssen gehören nicht in eine Schritt-für-Schritt-Anleitung für Laien.
HDMI-Splitter und Grabber
Hier ist „billig und 4K“ keine ausreichende Spezifikation. Prüfe HDMI-Version, EDID-Verhalten, HDCP-Kompatibilität, HDR-Formate, gewünschte Bildwiederholrate und ob dein TV-Zweig unangetastet bleibt. Der Capture-Zweig darf für Hyperion meist deutlich niedriger aufgelöst sein.
Kein Signal? Fehlercheck →Meine Kaufreihenfolge für ein stressfreies Projekt
- LED-Typ und Länge festlegen. Davon hängen Controller-Anschluss, Strombedarf und Netzteil ab.
- Pi auswählen. Vorhandene Hardware zuerst nutzen; beim Neukauf Pi 4 oder Pi 5.
- LED-Stromversorgung dimensionieren. Das Datenblatt des konkreten Streifens ist die Grundlage, nicht eine pauschale Wattzahl aus irgendeiner Produktbeschreibung.
- Basis-Setup testen. LEDs mit Hyperion zum Laufen bringen.
- HDMI erst danach kaufen. Splitter und Grabber anhand der tatsächlich benötigten TV-Funktionen auswählen.
So erkennst du gute Produktangaben
Bei LEDs
- genauer Chip-/Controller-Typ
- Betriebsspannung
- LEDs pro Meter
- Leistungs-/Stromangabe
- klar erkennbare Datenrichtung
Bei HDMI-Hardware
- Auflösung plus Bildwiederholrate
- HDR- und ggf. VRR-Unterstützung
- EDID-/Scaler-Funktion beschrieben
- UVC bei USB-Capture
- konkrete Ein-/Ausgangsspezifikationen
Marketingbegriffe wie „8K“, „Gaming“ oder „HDR“ allein sagen wenig aus. Für die Kompatibilität zählt, welche Signalmodi gleichzeitig an Ein- und Ausgängen funktionieren.
Netzteil: nicht nach Gefühl kaufen
Ermittle zuerst die LED-Anzahl und nutze die maximale Leistungs- bzw. Stromangabe aus dem Datenblatt des gewählten Streifens. Plane anschließend Reserve ein und berücksichtige Leitungsverluste. Bei längeren Installationen ist eine saubere Stromverteilung mit mehreren Einspeisepunkten wichtiger als einfach nur ein möglichst großes Netzteil.
Wichtig: Die Stromversorgung des Raspberry Pi und die Versorgung des LED-Streifens sind zwei getrennte Planungsaufgaben. Sie dürfen eine gemeinsame Masse haben, müssen aber nicht aus demselben Netzteil gespeist werden.
Welche Teile kannst du später nachrüsten?
HDMI-Splitter und Grabber sind vollständig optional, solange du zunächst mit Kodi/LibreELEC arbeitest. Auch Level-Shifter, zusätzliche Einspeisekabel oder lötfreie Eckverbinder kaufst du sinnvollerweise nur dann, wenn dein gewählter LED-Typ bzw. Aufbau sie wirklich benötigt. Genau dadurch bleibt das Einstiegspaket klein und übersichtlich.
FAQ zur Einkaufsliste
' . faq_html([ ['Reichen 2 GB RAM für Hyperion?','Für einen reinen Ambilight-Aufbau ist Arbeitsspeicher selten der Engpass. Wenn du einen Raspberry Pi neu kaufst, wähle trotzdem eine gängige Variante, die preislich sinnvoll verfügbar ist und noch Reserven für Kodi oder weitere Dienste bietet.
'], ['Brauche ich zwingend 60 LEDs pro Meter?','Nein. Mehr LEDs bedeuten feinere Zonen, aber auch höheren Strombedarf und mehr Konfigurationspunkte. Für viele Fernseher ist eine moderate Dichte völlig ausreichend.
'], ['Kann ich den Pi über dasselbe 5-V-Netzteil wie die LEDs versorgen?','Technisch sind gemeinsame Versorgungen möglich, sie erhöhen aber die Anforderungen an Verkabelung, Absicherung und Spannungsstabilität. Für Einsteiger ist eine getrennte, passende Pi-Stromversorgung meist einfacher zu diagnostizieren.
'], ['Muss der USB-Grabber 4K aufnehmen?','Nein. Entscheidend ist, dass dein TV-Zweig das gewünschte Signal behält. Hyperion benötigt für die Farbanalyse keine native 4K-Aufnahme. Der Capture-Zweig kann häufig mit 1080p oder weniger arbeiten.
'], ]) . '
