Teil 2: Hardware montieren

Jetzt kommt die sichtbare Hardware an den Fernseher: LED-Streifen, Ecken, Stromversorgung und Datenleitung zum Raspberry Pi. Nimm dir hier Zeit – saubere Verkabelung spart später stundenlange Fehlersuche.

Ambilight Hardware montieren

1. LED-Streifen ausrichten

Reinige die Rückseite des Fernsehers und plane zuerst die Route. Entscheidend ist die Laufrichtung des Streifens. Die aufgedruckten Pfeile zeigen, in welcher Richtung die Daten von LED zu LED laufen.

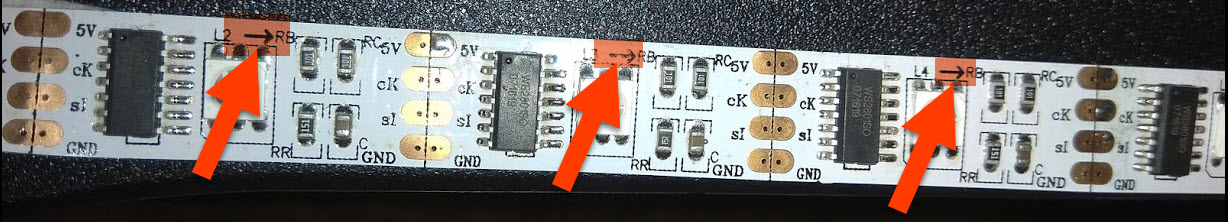

Pfeile zeigen die Laufrichtung eines adressierbaren LED-Streifens
Die Pfeilrichtung muss später zur in Hyperion gewählten Startposition passen.

2. Ecken verbinden

Je nach Streifen verwendest du vier Leitungen (z. B. 5 V, GND, Data, Clock) oder drei Leitungen (5 V, GND, Data). Verbinde immer gleichnamige Kontakte und halte die Leitungen an den Ecken kurz.

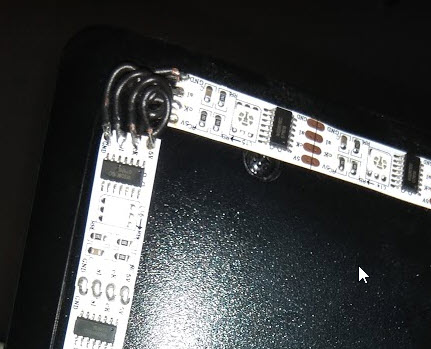

An den TV-Ecken verbundene LED-Streifen

Du möchtest ohne Löten starten? Dann lies zuerst, welche Steckverbinder praxistauglich sind.

Ambilight ohne Löten →

3. Stromversorgung planen

Die LEDs erhalten ein eigenes, passend dimensioniertes 5-V-Netzteil. Bei längeren Streifen solltest du die Versorgung an mehreren Stellen einspeisen, damit die Spannung nicht über die gesamte Länge abfällt.

Sicherer Aufbau: Nutze für einen Einsteigeraufbau ein berührungsgeschütztes, fertig anschlussfertiges 5-V-Netzteil. Wenn du ein offenes Schaltnetzteil mit 230-V-Anschlüssen verwenden willst, muss der Netzspannungsanschluss fachgerecht ausgeführt und berührungssicher verbaut werden.

4. Gemeinsame Masse herstellen

Der Raspberry Pi und der LED-Streifen brauchen einen gemeinsamen GND-Bezug, sonst kann das Datensignal unzuverlässig werden. Verbinde daher LED-GND und Raspberry-Pi-GND miteinander.

5. LED-Signal mit dem Pi verbinden

Welcher GPIO genutzt wird, hängt vom LED-Typ ab. SPI-Streifen wie APA102/SK9822 verwenden Data und Clock; bei WS2812B wird nur eine Datenleitung verwendet. Hyperion dokumentiert die jeweiligen Controller-Typen und Voraussetzungen.

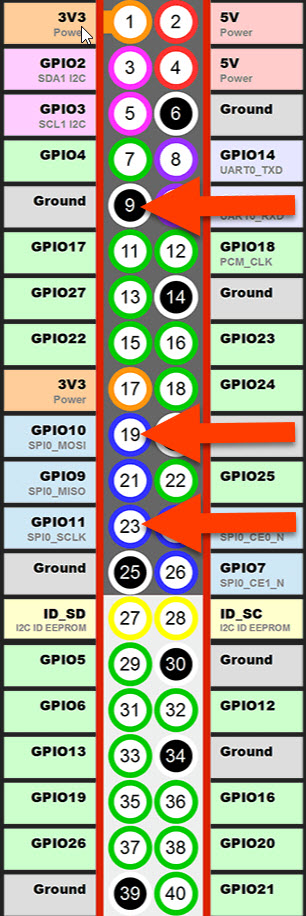

GPIO-Pinübersicht für Raspberry Pi
Historische Pinübersicht: Prüfe die Pinbelegung deines konkreten Raspberry-Pi-Modells und LED-Typs.
Bei instabilem Signal: Ein 3,3-V-auf-5-V-Level-Shifter kann besonders bei WS2812B und längeren Datenleitungen die Zuverlässigkeit deutlich verbessern.

6. LED-Anzahl und Montageposition dokumentieren

Zähle die LEDs pro Seite, bevor Hyperion konfiguriert wird. Notiere oben, rechts, unten und links separat. Fotografiere zusätzlich die Ecke, an der LED 0 beginnt. Diese zwei Minuten Dokumentation verhindern später die typische Frage, warum die Farben zwar richtig sind, aber an der falschen Stelle erscheinen.

Zwischen LED-Streifen und Wand braucht es etwas Abstand, damit das Licht weich auslaufen kann. Zu nah an der Wand wirken einzelne LEDs punktförmiger, zu weit entfernt verliert der Effekt an Intensität. Ein gleichmäßiger Abstand ist wichtiger als ein perfekter Zentimeterwert.

7. Strom an mehreren Punkten einspeisen

Bei längeren 5-V-Streifen kann die Spannung entlang der Kupferbahnen sichtbar abfallen. Typische Symptome sind gelbliches Weiß, Farbverschiebungen am Ende oder Flackern bei hoher Helligkeit. Zusätzliche Einspeisepunkte verkürzen den Stromweg. Dimensioniere Leitungsquerschnitt, Absicherung und Verteilung passend zur tatsächlichen Last; die maximale Last ergibt sich aus dem Datenblatt deines Streifens.

Diagnose-Tipp: Wenn statisches Rot funktioniert, helles Weiß aber Probleme macht, prüfe zuerst die Versorgung statt Hyperion neu zu installieren.

8. Datenleitung sauber führen

Halte Daten- und Taktleitungen kurz und führe sie nicht unnötig parallel zu Netzleitungen oder störenden Strompfaden. Bei einadrigen 5-V-Datenprotokollen kann ein geeigneter 3,3-V-auf-5-V-Pegelwandler die Signalreserve verbessern. Bei SPI-Streifen sind Data und Clock getrennt, was die Fehlersuche oft einfacher macht.

9. Vor dem Einschalten prüfen
